Magnetotermico ABB 4 moduli 4 Poli 6KA 25A
Moduli: 4 moduli attacco DIN
Poli: 4
Ampere: 25
Potere di interruzione: 6kA
Curva: C
Riferimento: CHT180402

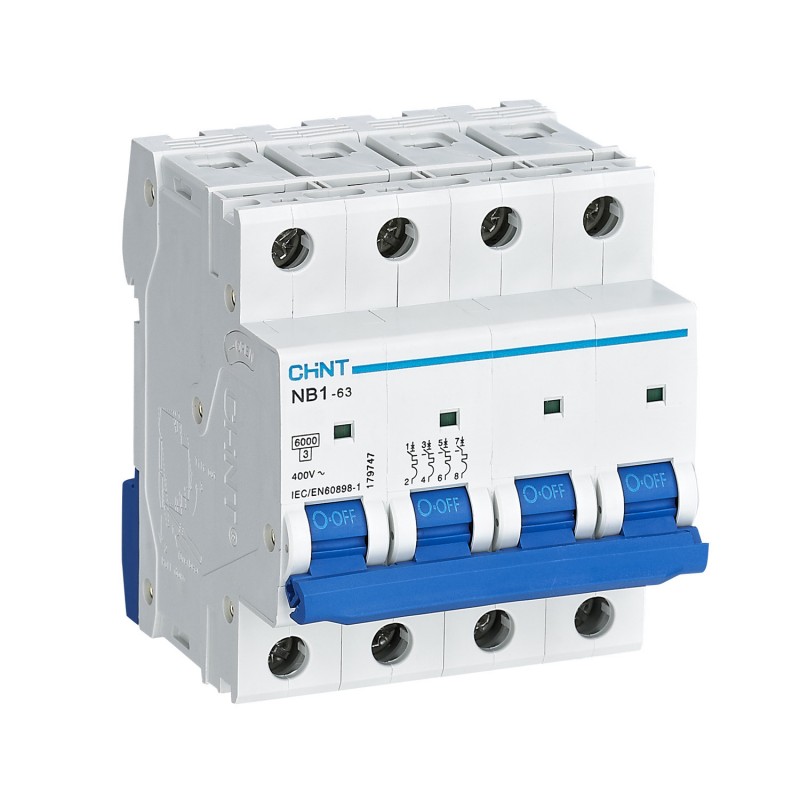

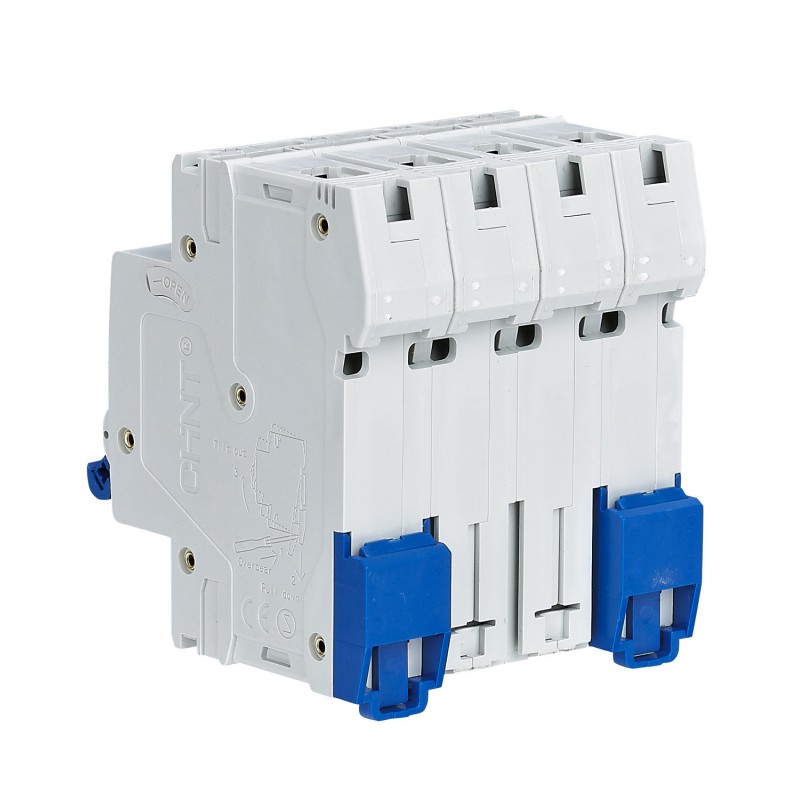

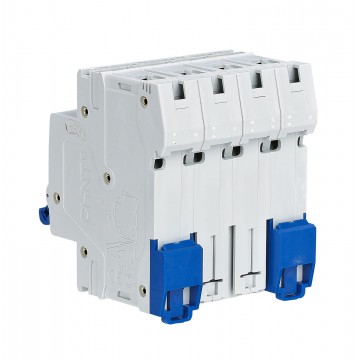

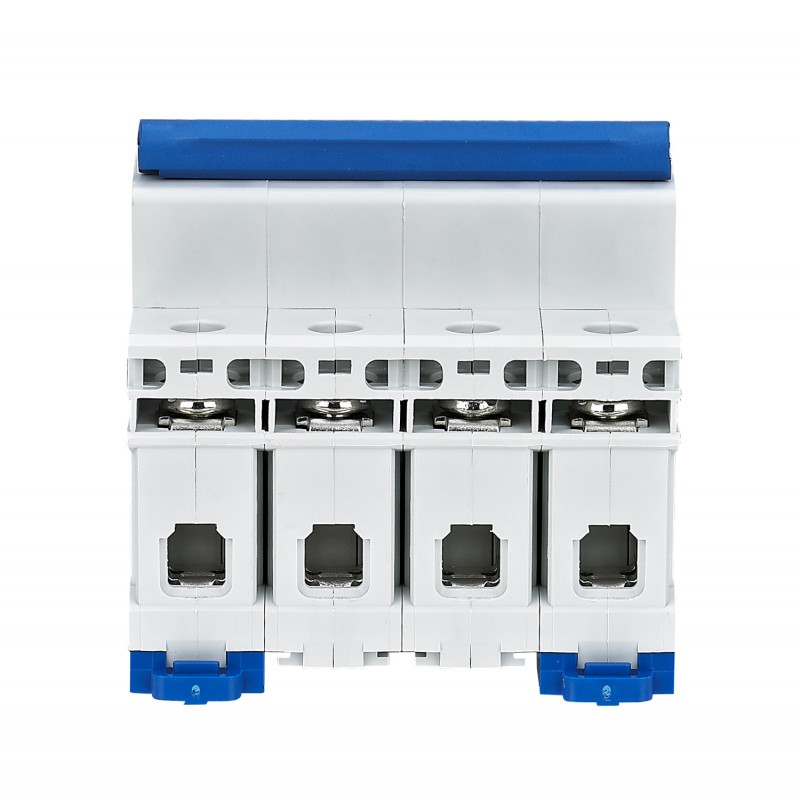

Interruttore magnetotermico CHINT 4P 25A 6kA Curva C 4M NB1-63/C25-4P-6 180402
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 25 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 13,2 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Interruttori magnetotermici serie NB1-63 per la protezione dalle sovracorrenti. Garantiscono una protezione adeguata dai sovraccarichi e dai cortocircuiti e risultano particolarmente idonei all'impiego in ambito civile, terziario e industriale. Disponibili in versione da 1 , 2, 3 e 4 poli, con potere di interruzione nominale (Icn) di 6kA e corrente nominale da 1 a 63 A in curva B, C e D. Tensione nominale 230 V e 400 V. Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio, bobina di minima tensione, moduli differenziali (ad esclusione dell'unipolare).
Interruttore magnetotermico CHINT 4P 25A 6kA Curva C 4M NB1-63/C25-4P-6 180402
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 25 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 13,2 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Magnetotermico ABB 4 moduli 4 Poli 6KA 25A
Moduli: 4 moduli attacco DIN
Poli: 4
Ampere: 25
Potere di interruzione: 6kA
Curva: C
Magnetotermico ABB 2 moduli 1 Polo+N 4,5KA 20A
Moduli: 2 moduli attacco DIN
Poli: 1P+N
Ampere: 20
Potere di interruzione: 4,5kA
Curva: C
Interruttore magnetotermico CHINT 4P 100A 10kA Curva C 6M DZ158-125H/C100-4P-10 158096
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 100 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 10 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 10 kA
Classe di limitazione: 3
Potenza Dissipata: 38,4 W
Numero Moduli DIN (1 DIN = 18 mm): 6
Interruttore magnetotermico stretto CHINT 1P+N 25A 4,5kA Curva C 1M NXB-40/C25-1PN-4,5 817019
Numero di Poli: 1P+N
Corrente nominale In: 25 A
Curva di intervento: C
Potere di interruzione nominale Icn: 4,5 kA
Potere di interruzione estremo Icu: 4500 A
Potere di interruzione nominale di servizio Ics: 4500 A
Potenza Dissipata: 3,5 W
Numero Moduli DIN (1 DIN = 18 mm): 1
Accessori abbinabili: Contatto ausiliario serie AX-X1. Contatto di allarme serie AL-X1. Bobine di sgancio serie SHT-X1. Bobine di minima tensione serie UVT-X1. Non accessoriabili con moduli differenziali.
Interruttore magnetotermico CHINT 1P+N 25A 4,5kA Curva C 2M NXB-63S/C25-1PN-4,5 296751
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 1P+N
Corrente nominale In: 25 A
Curva di intervento: C
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 4,5 kA
Classe di limitazione: 3
Potenza Dissipata: 4,5 W
Numero Moduli DIN (1 DIN = 18 mm): 2
Interruttore magnetotermico CHINT 4P 25A 6kA Curva B 4M NB1-63/B25-4P-6 180401
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 25 A
Curva di intervento: B
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 13,2 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Interruttore magnetotermico CHINT 2P 63A 6kA Curva C 2M NB1-63/C63-2P-6 180347
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 2P
Corrente nominale In: 63 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 10 W
Numero Moduli DIN (1 DIN = 18 mm): 2
Interruttore magnetotermico in corrente continua per fotovoltaico CHINT 4P 16A 1000Vdc 6kA Curva C 4M NB1-63/DC16-4P-6 182734
Numero di Poli: 4P
Corrente nominale In: 16 A
Curva di intervento: C
Tensione nominale Vn: 1000 Vdc
Tensione di isolamento Ui: 1000 Vdc
Tensione di impulso Uimp: 4 kV
Potere di interruzione estremo Icu: 6 kA
Potenza Dissipata: 14 W
Numero Moduli DIN: 4
Ulteriori informazioni: Magnetotermico corrente continua. Con preacablaggio poli 2-4 e 6-8
Accessori abbinabili: Contatti ausiliari serie XF9. Contatti di allarme serie XF9J. Bobina di sgancio serie S9. Bobina di minima tensione serie V9
Magnetotermico ABB 4 moduli 4 Poli 6KA 50A
Moduli: 4 moduli attacco DIN
Poli: 4
Ampere: 50
Potere di interruzione: 6kA
Curva: C
Interruttore magnetotermico CHINT 2P 10A 6kA Curva C 2M NB1-63/C10-2P-6 180315
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 2P
Corrente nominale In: 10 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 3,8 W
Numero Moduli DIN (1 DIN = 18 mm): 2
Interruttore magnetotermico CHINT 2P 20A 6kA Curva C 2M NB1-63/C20-2P-6 180324
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 2P
Corrente nominale In: 20 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 5,6 W
Numero Moduli DIN (1 DIN = 18 mm): 2
Interruttore magnetotermico CHINT 3P 16A 6kA Curva C 3M NB1-63/C16-3P-6 180355
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 3P
Corrente nominale In: 16 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 8,7 W
Numero Moduli DIN (1 DIN = 18 mm): 3
Interruttore magnetotermico compatto CHINT 1P+N 32A 6kA Curva C 1M NBH8-40H/C32-1PN-6 190261
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 1P+N
Corrente nominale In: 25 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 6 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 4 W
Numero Moduli DIN (1 DIN = 18 mm): 1
Interruttore magnetotermico stretto CHINT 1P+N 32A 4,5kA Curva C 1M NXB-40/C32-1PN-4,5 817020
Numero di Poli: 1P+N
Corrente nominale In: 32 A
Curva di intervento: C
Potere di interruzione nominale Icn: 4,5 kA
Potere di interruzione estremo Icu: 4500 A
Potere di interruzione nominale di servizio Ics: 4500 A
Potenza Dissipata: 3,5 W
Numero Moduli DIN (1 DIN = 18 mm): 1
Accessori abbinabili: Contatto ausiliario serie AX-X1. Contatto di allarme serie AL-X1. Bobine di sgancio serie SHT-X1. Bobine di minima tensione serie UVT-X1. Non accessoriabili con moduli differenziali.
Interruttore magnetotermico CHINT 4P 32A 6kA Curva C 4M NB1-63/C32-4P-6 180407
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 32 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 14,8 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Magnetotermico ABB 1 modulo 1 Polo+N 4,5KA 16A
Moduli: 1 modulo attacco DIN
Poli: 1P+N
Ampere: 16
Potere di interruzione: 4,5kA
Curva: C
