Magnetotermico ABB 4 moduli 4 Poli 6KA 63A
Moduli: 4 moduli attacco DIN
Poli: 4
Ampere: 63
Potere di interruzione: 6kA
Curva: C
Riferimento: ABBS598415

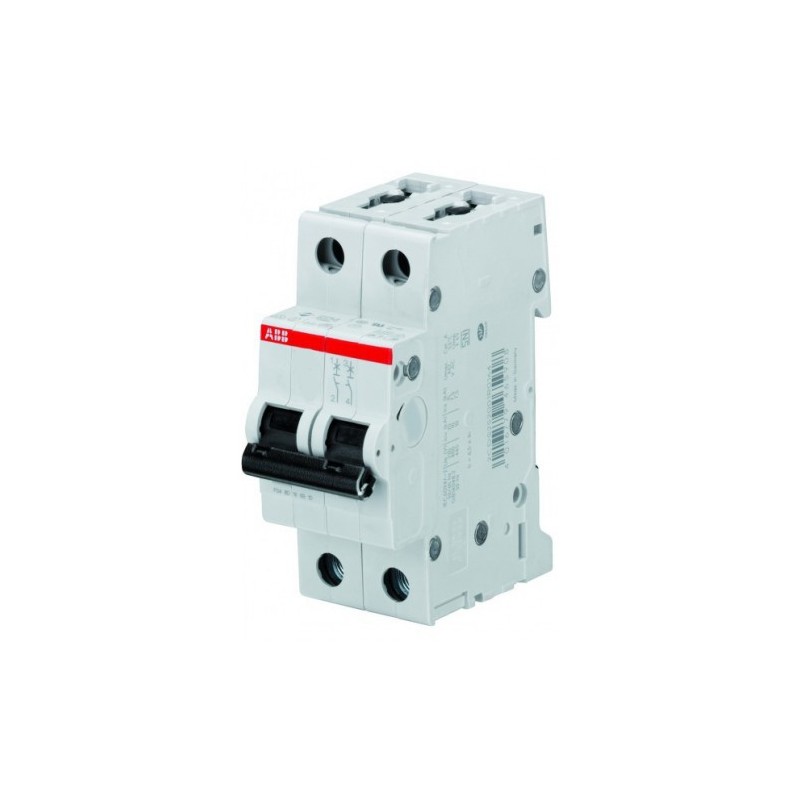

Magnetotermico ABB 2 moduli 1 Polo+N 4,5KA 25A
Moduli: 2 moduli attacco DIN
Poli: 1P+N
Ampere: 25
Potere di interruzione: 4,5kA
Curva: C
Gli interruttori magnetotermici SN201 realizzano in un solo modulo la protezione contro i sovraccarichi e corto circuiti.
CARATTERISTICHE TECNICHE:
Profondità 66mm
Potere d'interruzione Inc 4500 A
Larghezza 36mm
Altezza 90mm
Corrente in 25A
Poli n° 1+N
Tensione 230V
Moduli N°2
Grado di protezione IP20
Sezione massima Cavo 25mmq
Magnetotermico ABB 2 moduli 1 Polo+N 4,5KA 25A
Moduli: 2 moduli attacco DIN
Poli: 1P+N
Ampere: 25
Potere di interruzione: 4,5kA
Curva: C
Magnetotermico ABB 4 moduli 4 Poli 6KA 63A
Moduli: 4 moduli attacco DIN
Poli: 4
Ampere: 63
Potere di interruzione: 6kA
Curva: C
Interruttore magnetotermico CHINT 4P 20A 1000Vdc 6kA Curva C 4M NB1-63/DC20-4P-6 182735
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 20 A
Curva di intervento: C
Tensione nominale Vn: 1000Vdc
Tensione di isolamento Ui: 1000 Vdc
Tensione di impulso Uimp: 4 kV
Potere di interruzione estremo Icu: 6 kA
Potenza Dissipata: 14 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Interruttore magnetotermico CHINT 4P 63A 6kA Curva C 4M NB1-63/C63-4P-6 180420
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 63 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 26 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Interruttore magnetotermico stretto CHINT 1P+N 25A 4,5kA Curva C 1M NXB-40/C25-1PN-4,5 817019
Numero di Poli: 1P+N
Corrente nominale In: 25 A
Curva di intervento: C
Potere di interruzione nominale Icn: 4,5 kA
Potere di interruzione estremo Icu: 4500 A
Potere di interruzione nominale di servizio Ics: 4500 A
Potenza Dissipata: 3,5 W
Numero Moduli DIN (1 DIN = 18 mm): 1
Accessori abbinabili: Contatto ausiliario serie AX-X1. Contatto di allarme serie AL-X1. Bobine di sgancio serie SHT-X1. Bobine di minima tensione serie UVT-X1. Non accessoriabili con moduli differenziali.
Interruttore magnetotermico CHINT 1P+N 16A 4,5kA Curva C 2M NXB-63S/C16-1PN-4,5 296749
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 1P+N
Corrente nominale In: 16 A
Curva di intervento: C
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 4,5 kA
Classe di limitazione: 3
Potenza Dissipata: 3,5 W
Numero Moduli DIN (1 DIN = 18 mm): 2
Magnetotermico ABB 2 moduli 1 Polo+N 4,5KA 32A
Moduli: 2 moduli attacco DIN
Poli: 1P+N
Ampere: 32
Potere di interruzione: 4,5kA
Curva: C
Interruttore magnetotermico CHINT 4P 50A 6kA Curva C 4M NB1-63/C50-4P-6 180417
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 50 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 21,6 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Interruttore magnetotermico stretto CHINT 1P+N 16A 4,5kA Curva C 1M NXB-40/C16-1PN-4,5 817017
Numero di Poli: 1P+N
Corrente nominale In: 16 A
Curva di intervento: C
Potere di interruzione nominale Icn: 4,5 kA
Potere di interruzione estremo Icu: 4500 A
Potere di interruzione nominale di servizio Ics: 4500 A
Potenza Dissipata: 3,5 W
Numero Moduli DIN (1 DIN = 18 mm): 1
Accessori abbinabili: Contatto ausiliario serie AX-X1. Contatto di allarme serie AL-X1. Bobine di sgancio serie SHT-X1. Bobine di minima tensione serie UVT-X1. Non accessoriabili con moduli differenziali.
Interruttore magnetotermico CHINT 2P 20A 6kA Curva C 2M NB1-63/C20-2P-6 180324
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 2P
Corrente nominale In: 20 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 5,6 W
Numero Moduli DIN (1 DIN = 18 mm): 2
Interruttore magnetotermico CHINT 4P 40A 4,5kA Curva C 4M NXB-63S 4P C40 4.5 kA 296909
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 40 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 4,5 kA
Classe di limitazione: 3
Potenza Dissipata: 7,5 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Interruttore magnetotermico CHINT 1P+N 10A 6kA Curva C 2M NB1-63/C10-1PN-6 180239
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 1P+N
Corrente nominale In: 10 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 1,9 W
Numero Moduli DIN (1 DIN = 18 mm): 2
Interruttore magnetotermico CHINT 4P 40A 6kA Curva C 4M NB1-63/C40-4P-6 180412
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 4P
Corrente nominale In: 40 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 18,4 W
Numero Moduli DIN (1 DIN = 18 mm): 4
Magnetotermico ABB 1 modulo 1 Polo+N 4,5KA 10A
Moduli: 1 modulo attacco DIN
Poli: 1P+N
Ampere: 10
Potere di interruzione: 4,5kA
Curva: C
Interruttore magnetotermico CHINT 3P 16A 6kA Curva C 3M NB1-63/C16-3P-6 180355
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 3P
Corrente nominale In: 16 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 8,7 W
Numero Moduli DIN (1 DIN = 18 mm): 3
Magnetotermico ABB 4 moduli 4 Poli 6KA 10A
Moduli: 4 moduli attacco DIN
Poli: 4
Ampere: 10
Potere di interruzione: 6kA
Curva: C
Interruttore magnetotermico CHINT 1P+N 25A 6kA Curva C 2M NB1-63/C25-1PN-6 180241
Norma di riferimento: IEC/EN 60898-1
Numero di Poli: 1P+N
Corrente nominale In: 25 A
Curva di intervento: C
Tensione nominale Vn: 400 Vac
Frequenza nominale f: 50/60 Hz
Tensione di isolamento Ui: 500 Vac
Tensione di impulso Uimp: 4 kV
Potere di interruzione nominale Icn: 6 kA
Potere di interruzione estremo Icu: 10 kA
Potere di interruzione nominale di servizio Ics: 6 kA
Classe di limitazione: 3
Potenza Dissipata: 3,3 W
Numero Moduli DIN (1 DIN = 18 mm): 2
