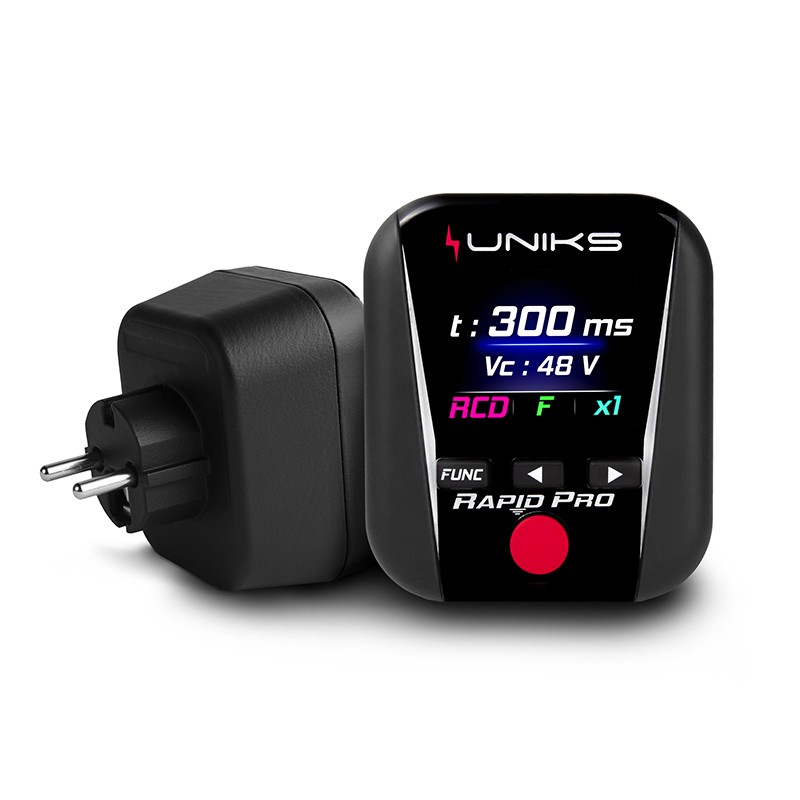

Rapid Pro racchiude nelle dimensioni di un test da prese le funzioni presenti solo in strumentazione dedicata alla verifica della sicurezza elettrica.
Le caratteristiche principali sono:
VELOCITA’ e PRECISIONE
Oltre ad essere usato come multimetro in TRMS e Prova Prese consente di realizzare test di sicurezza elettrica in accordo alle prescrizioni della normativa CEI 64-8 e conformi alla norma IEC61557-3 e IEC61557-6.
Esegue il test di:
RCD Tipo A, AC e F con corrente di prova 30mA
RCD AUTO, x1, x5 x1/2 e 180°
Vc Tensione di Contatto
Resistenza Globale di Terra nei sistemi TT
ZLoop impedenza L-Pe nei sistemi TN con indicazioni della corrente di cortocircuito prospettica Isc
Armoniche di Tensione fine alla 49th
THD% della tensione di Rete
E’ dotato di un Display TFT da 1,77”, di memoria interna per la creazione di REPORT e di un SUPERCAP per alimentarlo anche se disconnesso dalla rete.

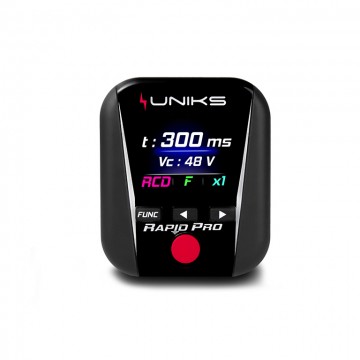

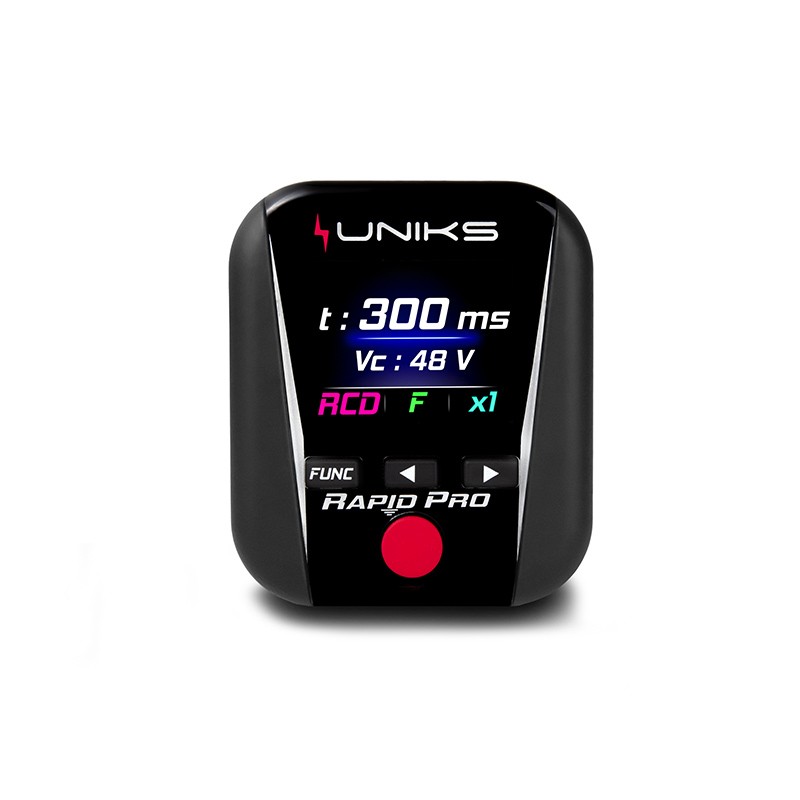

TEST RCD (DIFFERENZIALI)
RAPID PRO esegue il test dei differenziali di tipo A, AC e F con corrente di prova 30mA nelle seguenti modalità:
Test del tempo di intervento dei differenziali con indicazione OK (barra verde) o NO OK (Barra rossa)
Vc Test dedicato per la Tensione di Contatto
AUTO TEST esegue in sequenza il test del differenziale con correnti Idn x1 , x5 , x1/2 e con inversione di fase 180°
Le misure sono conformi alla IEC61557-6

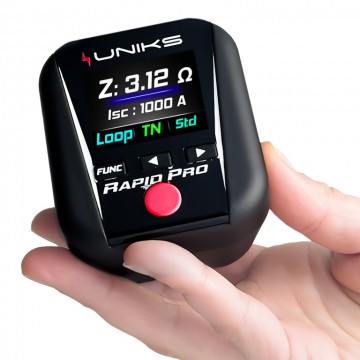

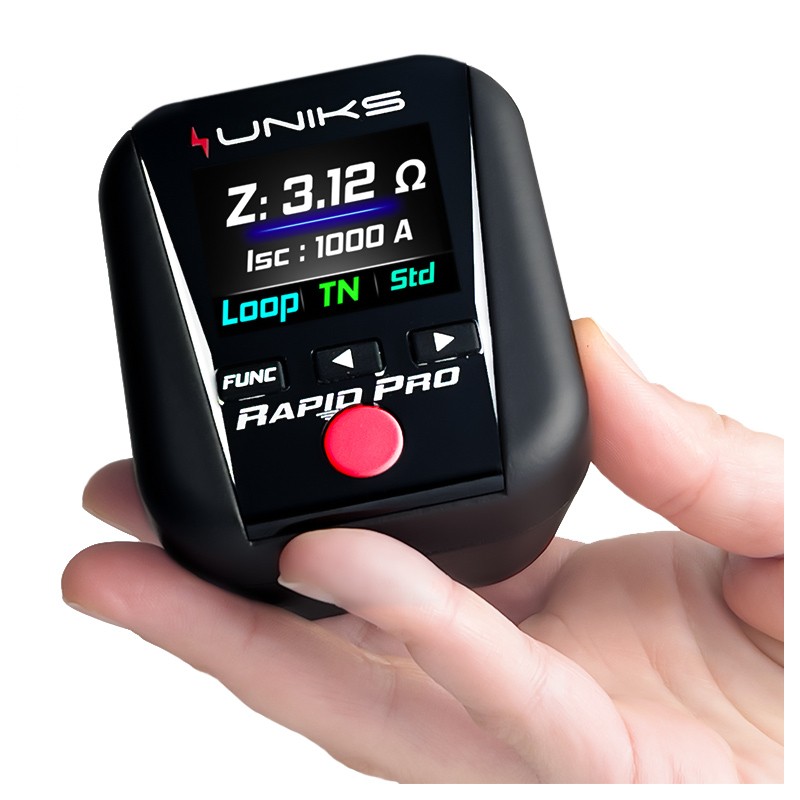

LOOP / MISURA DELLA RESISTENZA GLOBALE DI TERRA
La funzione LOOP TT rappresenta la misura di resistenza globale di Terra nei Sistemi TT con indicazione della tensione di contatto Vc mentre la funzione LOOP TN rappresenta l’ impedenza L-pe nei Sistemi TN con indicazione della corrente di cortocircuito prospettica Isc.
La funzione LOOP può essere eseguita con due modalità differenti:
STD Test con 15mA (senza intervento del differenziale)
LOW Test a bassissima corrente per evitare lo scatto del differenziale se ci sono correnti di dispersione verso terra
Valori di resistenza di terra troppo elevati verranno indicati come misura NOT OK (barra Rossa
Il RAPID PRO esegue la misura di LOOP con una precisione del 5% + 8dgt garantendo le stesse prestazioni dei multifunzione UNIKS (KING TEST, PURO TEST e NOVA ).
Le misure sono conformi alla IEC61557-3

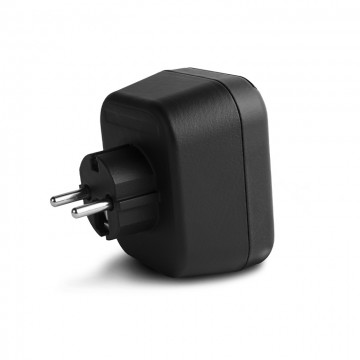

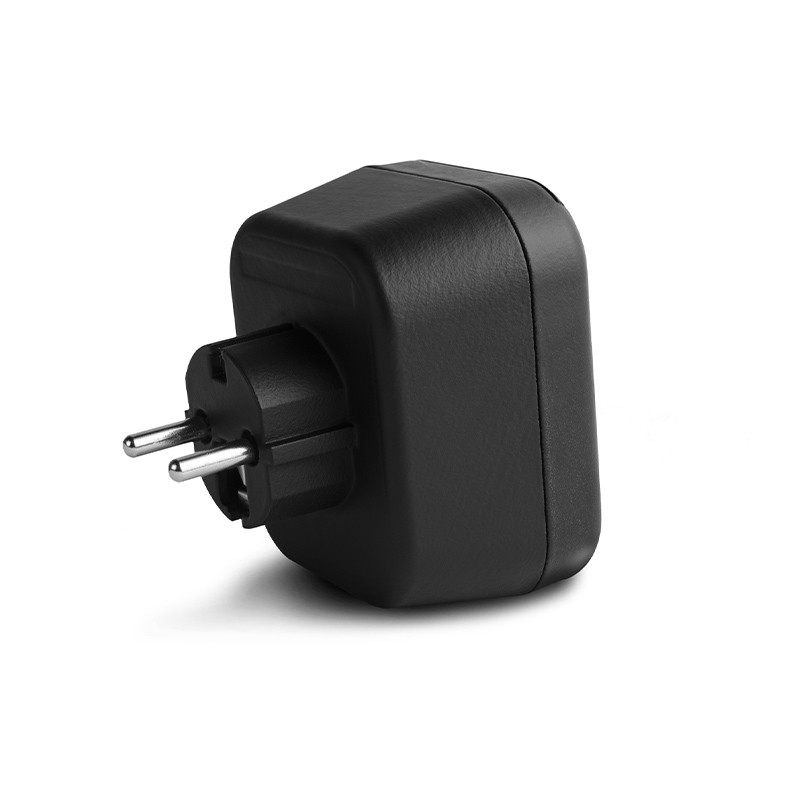

SOCKET TEST
RAPID PRO permette di testare il cablaggio di una presa e contemporaneamente misurare la Tensione di rete e la frequenza.
Una volta inserito nella presa se il cablaggio è corretto, sarà possibile iniziare le verifiche di sicurezza elettrica altrimenti verranno indicati a display gli errori:
NO PE: Terra non connessa
L e N invertiti
L e Pe Invertiti
Mancanza del collegamento del Neutro
ANALISI DELLE ARMONICHE DI RETE E THD%
La funzione Har permette di eseguire velocemente un’analisi delle armoniche della tensione di rete.
Verrà visualizzato un grafico ad istogrammi relativo alla tensione fondamentale 50Hz e alle Armoniche fino alla 49th che rappresentano l’inquinamento della tensione di rete.
Tramite i tasti freccia si potranno scorrere tutte le armoniche fino alla 49th ed avere informazioni relative al valore di tensione ed il valore percentuale rispetto alla tensione Fondamentale 50Hz.
Il Valore THD% (Distorsione armonica totale) vi darà informazioni immediate relative alla percentuale di disturbo rispetto alla tensione fondamentale di 50Hz.
MEMORIA INTERNA
Ogni misura di RCD e LOOP eseguita, verrà automaticamente salvata nella memoria interna del RAPID PRO.
Ogni misura salvata comprenderà anche l’esito della prova OK o NO OK e le impostazioni selezionate durante il test.
SOFTWARE E REPORT
Realizzare Report e condividerli non è mai stato così semplice e veloce, basterà premere il tasto ROSSO nella pagina MEM per ottenere un QRCode che contiene tutte le informazioni relative alle misure salvate nella memoria.
Tramite il vostro Smartphone entrerete nel Cloud di UNIKS dedicato a voi dove potrete archiviare e realizzare tutti i REPORT delle misure eseguite con RAPID PRO.
Il Cloud di UNIKS oltre ad essere un vero archivio delle vostre misure è anche un Software che continua a rinnovarsi nel tempo senza bisogno di alcuna installazione nei vostri PC o Smartphone così da avere una compatibilità su tutti i sistemi esistenti.
